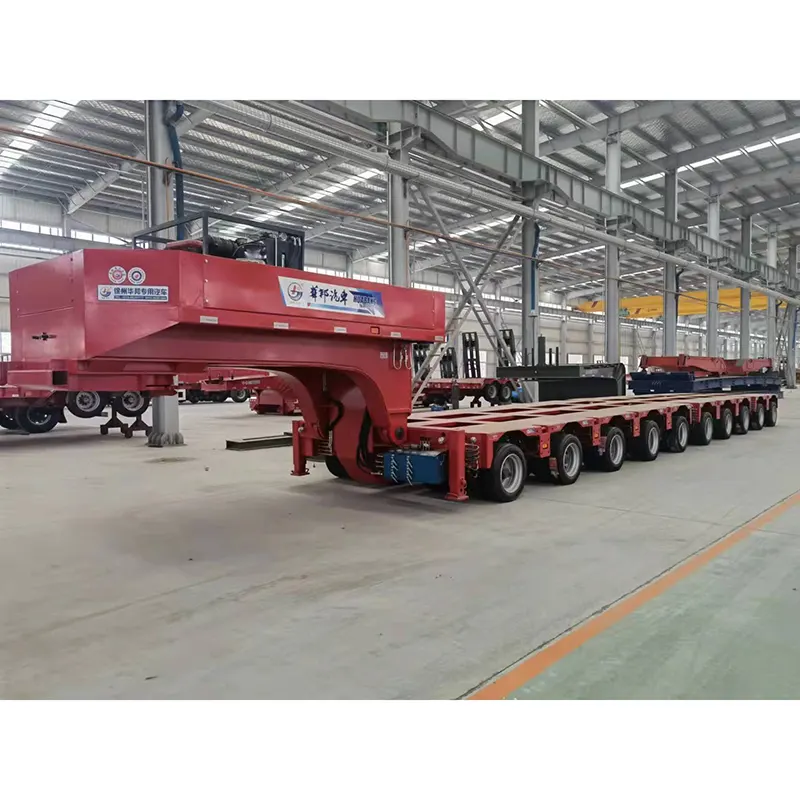

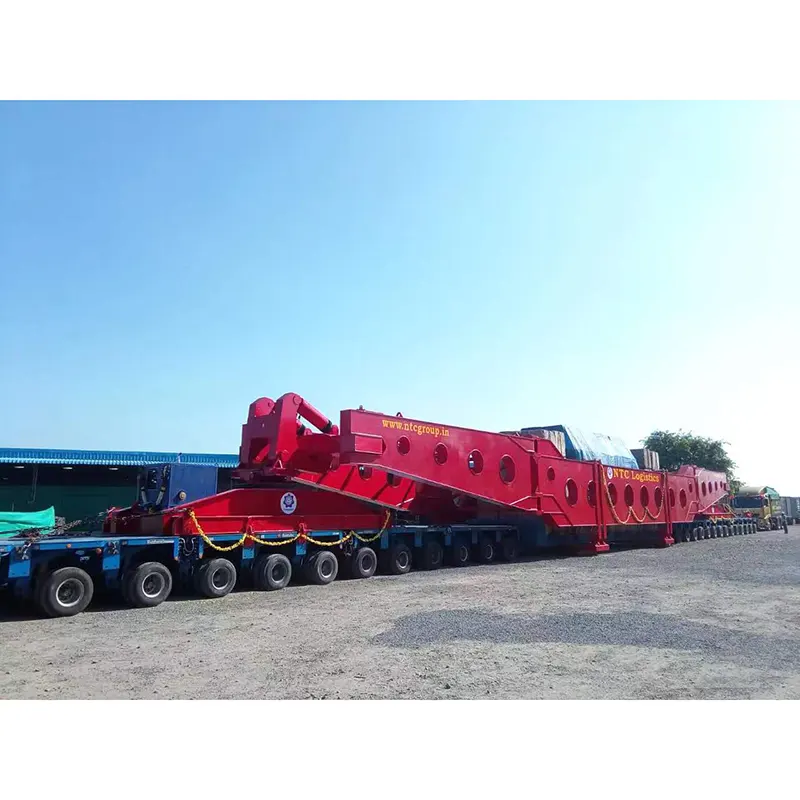

Meerassige modulaire oplegger met hydraulisch stuursysteem

Voor modulaire opleggers met 8 assen heeft iedereen verschillende speciale zorgen, en wat we doen is de productvereisten van elke klant maximaliseren, zodat de kwaliteit van onze modulaire oplegger met 8 assen door veel klanten goed is ontvangen en een goede ervaring heeft gehad reputatie in veel landen JUPITER MODULAIRE OPLEGGERS hebben een karakteristiek ontwerp en praktische prestaties en een concurrerende prijs. Neem voor meer informatie over de MODULAIRE OPLEGGERS gerust contact met ons op. JUPITER Semi Trailer produceert verschillende soorten modulaire trailers met 8 assen met verschillende specificaties. kan verschillende ladingen met verschillende gewichten en met verschillende lengtes en breedtes dragen. Verschillende typen voor Lowbed 5 Axle modellen en heeft een ruim assortiment modulaire opleggers met veel verschillende opties.

Stuur onderzoek

Productomschrijving

Deze JUPITER modulaire oplegger met 8 assen is geschikt voor het vervoeren van bulkladingen uit bouwapparatuur, zoals graaflaadcombinaties en wielladers, die meestal worden gebruikt voor transport over korte en lange afstanden. Modulaire oplegger met 8 assen is de beste keuze voor het transport en de bediening van machines, apparatuur, bulkladingen, met een hoog rendement en economisch rendement. We gebruiken onderdelen van bekende merken op modulaire oplegger met 8 assen, zoals FUWA of BPW Brands Axle, JOST King Pin.so raden we de eindgebruikers of chauffeurs aan om deze modulaire 8-assen te kiezen en welkom bij vragen over onze modulaire oplegger met 8 assen.

Belangrijkste technische parameters

Nominale asbelasting

45.000 kg

Platformbreedte

2.990 mm

Platformhoogte

1.175 mm (± 300 mm)

Wielbasis

1.500 millimeter

Betreden

1.800 mm

Stuurhoek (eerste as)

55°

Band

215/75 R17,5

Bandenspanning

11 bar

Belangrijkste accessoires

Accessoires

Model

Merk

1

Snelle connector

RK12-1624

Voswinkel

2

Hydraulische slang



Aeroquip

3

Accumulator



Fenghua

4

Meerweg directionele klep

Q45/5

Bondioli-Pavesi

5

Motor

KD625

Kohler

6

Elektrische connector



Wain

7

Zwenklager

010.20.641

Fenghe

8

Hydraulische verbinding



ETON-standaard

9

Hydraulische pomp

A2F12

Sjanghai Elektrisch

10

Cilinder



pakken

11

Explosieveilige klep

SDCG300A

Weili

12

As

BPW-standaard

jak

13

Band

--215/75R17.5

Dubbele munten

14

Rand

--6.00-17.5

Zhengxing

15

Luchtcircuit



Mompelen

3 assen modulair


As aantal.

3

Snelheid (km/u)

0.5

5

40

80

Max. Totaal gewicht (t)

135.0

109.8

60

49.2

Randgewicht (t)

10.41



Nominale belasting (t)

124.59

99.39

49.59

38.79

Asbelasting (t)

45.0

36.6

20.0

16.4

Totale lengte (mm)

4500

Totale breedte (mm)

2990

Totale hoogte (mm)

1175±300

Wielbasis (mm)

1500

Loopvlak (mm)

1800/735

Band

215/75R17.5  135/133J 16PR

Rand

6.00-17.5

Banden aantal.

24

Stuurhoek van het wiel

55°

Draaistraal (mm)

≤1500 (binnenste), ≤5740 (buitenste)

Bedrijfstemperatuur

-40℃~+55℃

4 assen modulair


As aantal.

4

Snelheid (km/u)

0.5

5

40

80

Max. Totaal gewicht (t)

180.0

146.4

80

65.6

Randgewicht (t)

13.86



Nominale belasting (t)

166.14

132.54

66.14

51.74

Asbelasting (t)

45.0

36.6

20.0

16.4

Totale lengte (mm)

6000

Totale breedte (mm)

2990

Totale hoogte (mm)

1175±300

Wielbasis (mm)

1500

Loopvlak (mm)

1800/735

Band

215/75R17.5  135/133J 16PR

Rand

6.00-17.5

Banden aantal.

32

Stuurhoek van het wiel

55°

Draaistraal (mm)

≤2550 (binnenste), ≤7500 (buitenste)

Bedrijfstemperatuur

-40℃~+55℃

5 Assen Modulair


As aantal.

5

Snelheid (km/u)

0.5

5

40

80

Max. Totaal gewicht (t)

225.0

183.0

100.0

82

Randgewicht (t)

17.31

Nominale belasting (t)

207.69

165.69

82.69

64.69

Asbelasting (t)

45.0

36.6

20.0

16.4

Totale lengte (mm)

7500

Totale breedte (mm)

2990

Totale hoogte (mm)

1175±300

Wielbasis (mm)

1500

Loopvlak (mm)

1800/735

Band

215/75R17.5  135/133J 16PR

Rand

6.00-17.5

Banden aantal.

40

Stuurhoek van het wiel

55°

Draaistraal (mm)

≤1500 (binnenste), ≤5740 (buitenste)

Bedrijfstemperatuur

-40℃~+55℃

6 assen modulair


As aantal.

6

Snelheid (km/u)

0.5

5

40

80

Max. Totaal gewicht (t)

270

219.6

120

98.4

Randgewicht (t)

20.76

Nominale belasting (t)

249.24

198.84

99.24

77.64

Asbelasting (t)

45

36.6

20

16.4

Totale lengte (mm)

9000

Totale breedte (mm)

2990

Totale hoogte (mm)

1175±300

Wielbasis (mm)

1500

Loopvlak (mm)

1800/735

Band

215/75R17.5 16PR

Rand

6.00-17.5

Banden aantal.

48

Stuurhoek van het wiel

55°

Draaistraal (mm)

2030 (binnenste), 6650 (buitenste)

Bedrijfstemperatuur

-40℃~+55℃

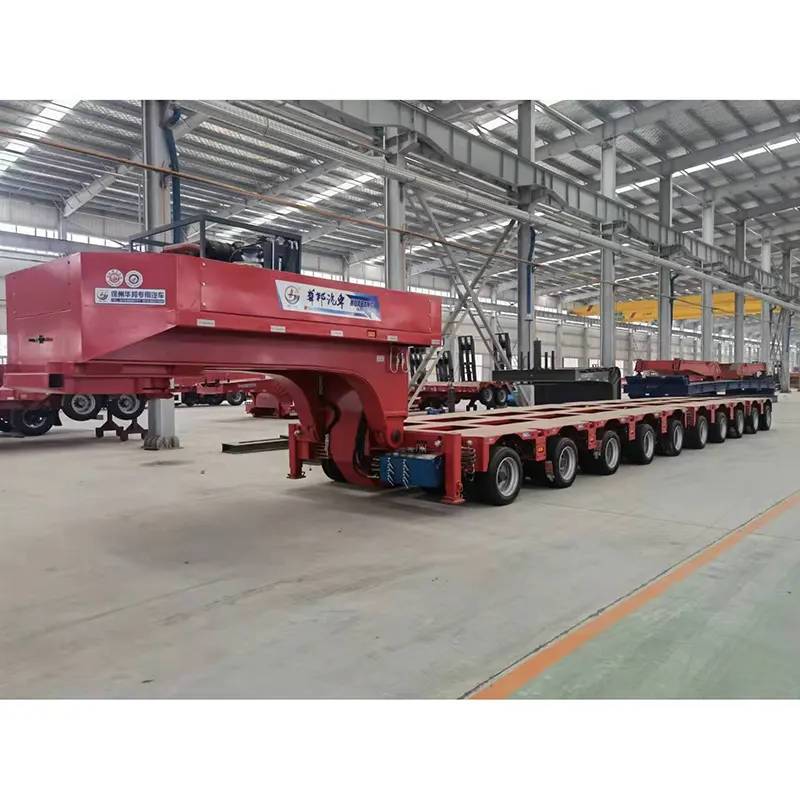

Hydraulische zwanenhals

Vijfwielige belasting (t)

Beoordeeld 35,  Max. 50

Hoogte vijf wielen (flatform1175) (mm)

1370/1520

Draaicirkel achter (mm)

2800

Maximale hoek van trekker ten opzichte van zwanenhals

105°

Koningsspeld

90 # (3,5 inch)

Leeggewicht (t)

ca. 6.5

Afmetingen (mm)

3962×2500×1841+400

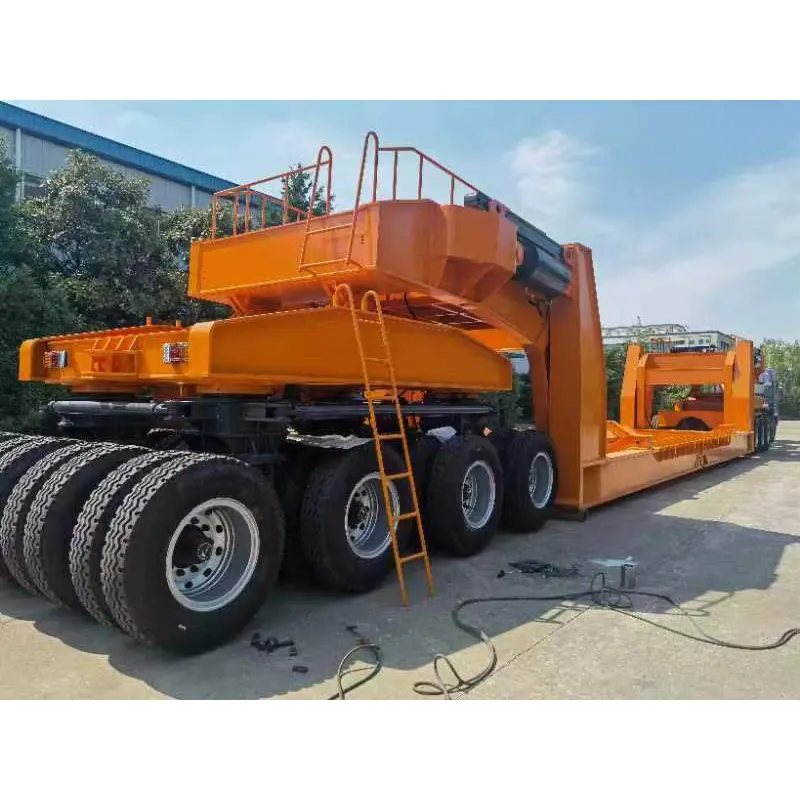

Opmerking: De zwanenhals is uitgerust met een verwijderbare leuning (400 mm) en een ladder voor eenvoudige bediening.

Vermogenseenheid


Motor

Kohler KD625

Stroom

21 kW/28,5 pk

Max. Rotorsnelheid

3000r

Maximale koppelsnelheid

2200r

Hydraulische pomp

SHANGHAI ELEKTRISCH A2F12

Pompdebiet

12 ml/omw

Max. Pomp uitgangsdruk

35 MPa

Koppelen

KTR BOWEX FLE-PA

Nominale uitgangsdruk

31,5 MPa

Gewicht beteugelen

300 kg

Trek staaf

Trekstang van 3 meter
De diameter van het sleepringgat is 70 mm en de sleepring is afneembaar.

Stuurbeugel

Stuursysteem

A.2-4 assen modulair maakt gebruik van één groep stuurcilinders om de stuurfunctie te realiseren;
B.5-6 assen modulair maakt gebruik van twee groepen stuurcilinders om de stuurfunctie te realiseren;
C. De trekstang van dit voertuig heeft dezelfde specificaties als het Goldhofer THP / SL-model en kan worden verwisseld: L=680/L=762/L=1500

Modulair stuurschema met 4 assen

Modulair stuurschema met 5 assen

Modulair stuurschema met 6 assen
